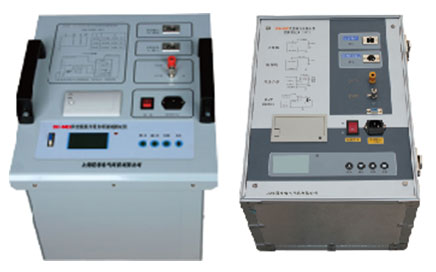

GCM-9000双变频抗干扰介质损耗测试仪用于现场抗干扰介损测量 或试验室精密介损测量。仪器为一体化结构，内置介损电桥、变频电源、试验变压器和标准电容器等。采用变频抗干扰和傅立叶变换数字滤波技术，全自动智能化测量，强干扰下测量数据非常稳定。可同时测量CVT的C1、C2，测量结果由大屏幕液晶显示，自带微型打印机可打印输出。
技术参数
※ 准确度：Cx:±（读数×1%+1pF）；tgδ:±（读数×1%+0.00040）
※ 抗干扰指标：变频抗干扰，在200%干扰下仍能达到上述准确度
※ 电容量范围：内施高压：3pF～60000pF/10kV;60pF～1μF/0.5kV
外施高压：3pF～1.5μF/10kV;60pF～30μF/0.5kV
※ 分辨率：最高0.001pF，4位有效数字
※ tgδ范围：不限，分辨率0.001%，电容/电感/电阻三种试品自动识别。
※ 试验电流范围：10μA～5A
※ 内施高压：设定电压范围：0.5～10kV
最大输出电流：200mA
电压精度：±(1.5%×读数+10V)
电压分辨率：1V
试验频率：45、50、55、60、65Hz单频
45/55Hz、55/65Hz、47.5/52.5Hz自动双变频
频率精度：±0.01Hz
※ 外施高压：正接线时最大试验电流1A，工频或变频40-70Hz
反接线时最大试验电流10kV/1A，工频或变频40-70Hz
※ CVT自激法低压输出：输出电压3～50V，输出电流3～30A
※ 测量时间：约40s，与测量方式有关
※ 输入电源：180V～270VAC，50Hz/60Hz±1%
※ 计算机接口：标准RS232接口
※ 环境温度：-10℃～50℃ ※ 相对湿度：<90% |
