功能特点

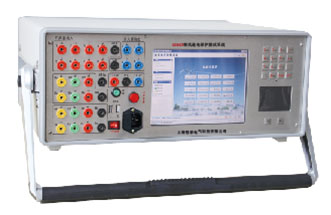

※ GC660微机继电保护测试仪，主机采用DSP芯片控制，16位DAC输出，对基波可产生每周2000点的高密度正弦波，为国内测试仪中的较高水平。大大改善了波形质量，提高了测试仪的精度。
※ 单机独立运行，装置内置工控机采用高速度CPU和128M内存的WindowsXP操作系统，通过8.4寸TFT真彩大屏幕液晶显示屏由轨迹球鼠标和小键盘进行操作，全套智能操作中文显示，可对现场各种继电器，保护及安全自动装置进行检定，并可模拟各种大型复杂的瞬时性、永久性、转换性故障进行整组试验。
※ 联接电脑运行，通过WindowsXP平台上的全套中文操作软件，可进行各种大型复杂及自动化程度更高的校准工作，可方便地测试及扫描各种保护定值，可实时存贮测试数据，显示矢量图，绘制故障波形，联机打印报告。
※ 电流源
交流幅值：0～30A/相 六相电流： 6×30A（交流）
直流幅值：0—20A/相 6×20A (直流）
功率：300VA/相 精度：0.2%， 响应时间<160μs
分辨率：交流1mA，直流2mA
※ 电压源
交流幅值：0～125V/相 线电压：250V（最大）
直流幅值：0—150V/相 六相电压： 6×125V （交流）
辅助电源：+110V，-110V，+220V。
最大功率：50VA/相 精度：0.2% 响应时间<120μs
分辨率：交流2.5mV 直流3.5mV
※ 频率
范围0—1000Hz 分辨率0.001Hz（工频）0.1Hz（1kHz）
※ 相位
范围0—360度 分辨率：0.1度 精度：0.1度
※ 开关量输入
8对空接点或电位翻转（5—250VDC）
※ 开关量输出
4对 0.5A/250VAC ※ 供电电压：220V～250VAC 50/60Hz |
