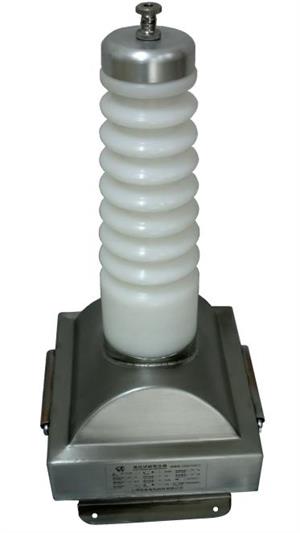

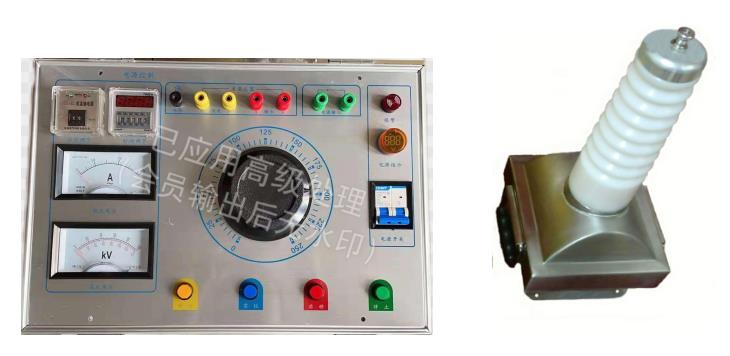

超轻便试验变压器





国家科技园   专利产品:ZL 2018 2 1777802.3



世界上体积超小的

高压试验变压器

使用手册





概述: 3

结构: 6

工作原理: 6

绕组电路图: 6

型号说明 6

技术要求 8

七、试验设备的选择: 10

、使用方法及注意事项: 11

九、设备的维修和保养: 12

十、接线示意图附后注:678是选配件。 12



一,概述:

GCQB系列高压试验变压器作为高压试验设备的主机,与控制系统、智能保护装置等组合,对电气产品、设备、元器件和绝缘材料等进行工频耐压试验,以考核被试品的绝缘水平,并可及早发现被试品的局部缺陷及衡量被试品承受内、外部过电压的能力。其特点是体 积小、重量轻、安装使用方便。

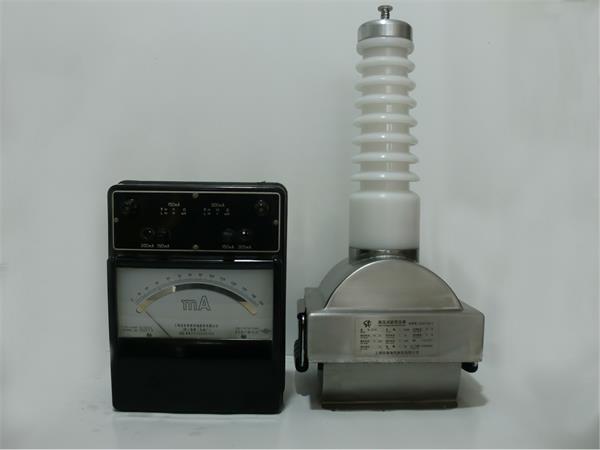

     新老试验变压器对比:

 详情见表一

(表一)

型号/参数

尺寸(mm)长宽高

重量(kg

新款(右)

3KVA/50KV

205*205*420

16

老款(左)

3KVA/50KV

320*240*640

38

详情见表二

(表二)控制箱

型号/参数

尺寸(mm)长宽高

重量(kg

新款

3KVA

370*270*180

11

老款

3KVA

390*300*240

18

详情见表三

(表三)

型号/参数

尺寸(mm)长宽高

重量(kg

1KVA

1KVA/50KV

180*170*400

9

3KVA

3KVA/50KV

205*205*420

16

5KVA

5KVA/50KV

235*215*450

23





二,结构:

GCQB系列高压试验变压器为户内式设备,铁芯采用优质冷取向硅钢片,结构为芯式、式放置,芯柱上同心地装有低压绕组、测量绕组、高压绕组。高压绕组为多层宝塔 式梯形结构、低压绕组为圆筒式结构。设计紧凑,小巧玲珑可在地面任意移动,便于实验室和野外现场作业

三,工作原理:

     220V电源接入智能电源,经智能升压至高压试验变压器的初级绕组,根据电磁感应原理

四,绕组电路图:

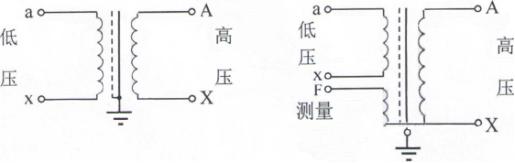

 1.无测量绕组                           2.有测量绕组

五:型号说明

1. KV) 额定输出电压
2.KVA) 额定容量
3.  B~~~~ “高压压器
4.  Q~~~~~~“轻型”
5.  JZ~~~~~~~“交直流”

六:技术要求

1.正常使用条件

(1) 海拔高度:

变压器安装地点的海拔高度不超过1000m当海拔超过1000m时,变压器的绝缘分级按2500m (大于1000m2500m)4000m (大于2500m4000m

2环境温度

最高气温+40℃,最高日平均气温+30℃,最高年平均气温+20℃,最低气温-5

(3)空气最大相对湿度

当空气温度为+25℃时,相对湿度不超过90%。

(4)安装场所

安装场所无严重影响变压器绝缘的气体、蒸气、化学性沉积灰尘、污垢及其它爆炸性介质,严重震动的场所。

(5)电源电压的波形:

电源电压的波形为实际上的正弦波,频率为50Hz,电源侧应不遭受来自外部的大气过电压。

(6)试验变压器使用时应使其输入电压逐渐升高,并且应有可靠的保护措施

交流试验变压器参数(字为常用规格精度0.5级有现货):

型号

容量(KVA

输出电压(KV

输出电流(mA

输入电压(V

输入电流(A

尺寸(mm)长宽高

重量(kg

GCQB

1

50

20

200

5

180*170*400

9

GCSB

1

50

20

200

5

300*230*620

29

GCQB

3

50

60

200

15

205*205*420

16

GCSB

3

50

60

200

15

320*240*640

38

GCQB

5

50

100

200

25

235*215*450

23

GCQB

5

50

100

200

25

370*270*650

58

GCQB

5

100

50

200

25





GCQB

10

150

66.7

200

50





GCQB

20

150

133.3

400

50





GCQB

30

150

200

400

75





GCQB

75

150

500

600

108.3





GCQB

100

150

666.7

600

166.7





2.  交直流技术参数:交直流两用型试变的参数同上表,直流参数中的额定直流电压为交流的1.4倍,特殊规格需要提前3个月。



七、试验设备的选择:

1.高压试验变压器:

(1)根据被试品对试验电压的要求,选用电压合适的高压试验变压器,还应考虑高压试验变压器低压侧电压是否和试验现场的电源电压和控制保护系统的电压相符。

(2)试验电流的选择:高压试验变压器的额定电流,应能满足流过被试品的电容电流和泄漏电流的要求,一般按试验时所加的电压和被试品的电容量来计算所需的试验电流C3可用交流电桥或电容电桥测出,也可在被试品上施加工频低压,根据测得的电压和电流(感性和电阻的影响不计)来估算

各种被试品电容量参考值(附表)

<, TD style="BORDER-TOP: windowtext 1pt solid; BORDER-RIGH, T: windowtext 1pt solid; WI, DTH: 213.05pt; BORDER-, BOTTOM: windowtext 1pt solid; PADDING-BOTTOM: 0pt; PADDING-TOP: 0pt; PADDING-LEFT: 5.4pt; BORDER-LEFT: windowtext 1pt solid; PADDING-RIGHT: 5.4pt; mso-border-top-alt: 0.5000pt solid windowtext; mso-border-left-alt: 0.5000pt solid windowtext; mso-border-bottom-alt: 0.5000pt solid windowtext; mso-border-right-alt: 0.5000pt solid windowtext" vAlign=top width=284>

名称

电容量Cx(PF)

绝缘子

100以下

高压套管

50~600

高压断路器、电流互感器及电磁式电压互感器

100~1000

电力变压器1MVA/10MVA

1000/25000

架空导线(每米)

8~10

全封闭组合电器(每米)

30~50

电容式电压互感器

3000~5000

电力电缆(每米)

150~400

3试验电源容量选择:

S=C、U32×103(kVA)

(4)高压试验变压器容量选择:

P= Ko CVU32×103(kVA)

  K一安全系数,按K=1~2选

2、试变智能电源容量选择

电压选择应能从零开始平滑地调节电压,以满足试验所需的仼意电压,输出波形应是正弦波。容量应满足高压试验变压器容量的要求,如高压试验变压器工作时间较短,调压器的容量可按高压试验变压器相应的容量选取。

3、高压测量装置选择:

试验时,试品不需要精确测量试验电压时,可用一般的低压电压表从高压试验变压器的低压侧测量电压,将所测得的电压乘以高压试验变压器的变比即得所需试品试验电压值。如需较精确地测量试验电压,则需选用高压静电电压表、电容分压器、交直两用数显高压表等。

4、控制保护系统选择:

根据试验需要,可购置我公司生产配试变智能电源

保护系统包括:过流保护装置、过压保护装置、球隙保护装置、R1、R2保护电阻。

R1按0.5~1QN选取,R2可按下式计算:

R2=2[(√2U)/(3aCx)]

式中:U—试验电压的有效值(kV);    a一允许波头的陡度,可采用a=5kVus;

Cx被试品的电容量(F)球隙保护器的间隙,其放电电压应调整为试验电压的1.1~1.2倍左右。

八、使用方法及注意事项:

1. 使用设备前请先阅读本说明书

2.检查配件是否齐全,包括紧固件。

3.检査变压器是否装满油,如未满,请加满合格的25号油后方能使用。试验时外观必须保证清洁。

42500V/00002的兆欧表,检查变压器绝应良好,用万用表检查绕组直流电阻应正常在使用过程中,高压试验变压器应配相应的控制保护装置、电源控制系统、分压器、球隙保护保护电阻等。接地必须保证良好。

5高压试验变压器安装的安全距离必须离周围物体:≤150kV≈2m,≤150-250kV≈3m,250kV及以上的产品请参照高电压试验技术相关规定。以确保人身和设备的安全。

6按接线示意图接线(示意图附后),并将接地端可靠接地,经检査确属无误后,离开高压试验区,方可进行试验。

7、高压试验变压器的高压接地   ”端必须短接可靠,禁止开路。若需要测量高压电流,可将高压首端穿过互感器连接地端,互感器接智能电源的高压电流线端,可获得试验时实测的高压电流。

8、升压速度请控制在每秒1~3千伏左右,且匀速升压,直到所需电压为止。试验完毕,将电压降回零位,切断电源,并进行放电。

9、在任何情况下,不得将高压试验变压器的电压和容量升到额定值以上。并且决不允许全电压通电或断电。

10、使用本产品作高压耐压试验时,必须严格执行国家有关标准和操作规程。可参照《高压输变电设备的绝缘配合,高电压试验技术》、《电气设备预防性试验规程》等。

11、如果环境温度过高时,套管顶端可能有少量变压器油溢出,系正常现象。在试验时,若管内部出现明显电晕放电,一般为少油现象,此时应从管顶端加油孔用注射器予以补充合格的25号变压器油,以确保设备的安全运行。



设备的维修和保养:

1;设备的保养:应将该设备置于干燥通风处保存注意防潮和防尘,每次使用完毕,应罩防尘罩,如使用时发现套管、大盖表面污秽,应用干净的棉布或绸布擦干净后使用。

2设备维修:本设备质量实行三包,保修期为一年,终身维修

接线示意图附后注:678是选配件。

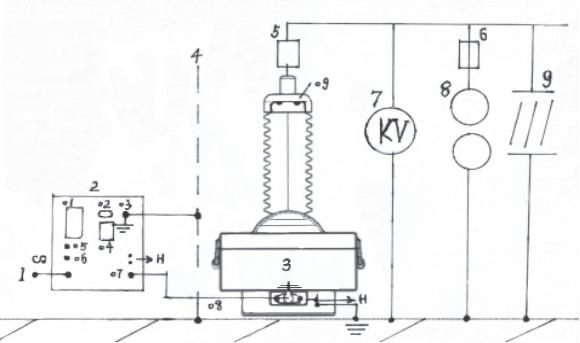

01    接线方法(注:请可靠接地)



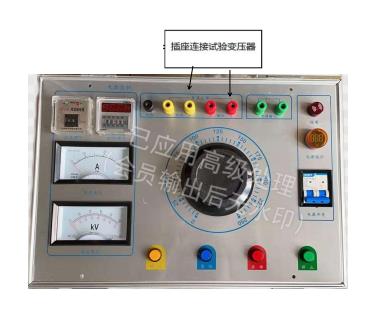

1. 交流220V电源    2.试变智能电源(01.显示屏  02.USB  03.接地柱  04.打印机  05.急停  06.电源开关  07.-08.连接插座  H.高压电流穿变压器的H高压尾后接地一般不常用)

3.试验变压器(08.-07连接插座  09.加油孔  H.高压尾接地)   4.屏蔽网   5.6.水电阻  7.分压器   8.球隙保护器   9.被试品。





SBZD

试变电源控制箱

使用手册

上海冠春电气科技有限公司

尊敬的顾客

感谢您使用本公司的产品。在您初次使用设备前,请您详细地阅读本使用说明书,将可帮助您熟练地使用我公司设备。

我们的宗旨是不断地改进和完善公司的产品,因此您所使用的设备可能与使用说明书有少许的差别。如果有改动的话,我们会用附页方式告知,敬请谅解!您有不清楚之处,请与公司售后服务部联络,我们定会满足您的要求。



由于试验设备均有可能带电压,您在插拔测试线、电源插座时,会产生电火花,小心电击,避免触电危险,注意人身安全!

慎重保证

本公司生产的产品,在发货之日起三个月内,如产品出现质量问题,实行包换。三年内质量问题,实行免费维修。三年以上,实行有偿终身维修。如有合同约定的除外。

安全要求

请阅读下列安全注意事项,以免人身伤害,并防止本产品或与其相连接的任何其它产品受到损坏。为了避免可能发生的危险,本产品只可在规定的范围内使用。

只有合格的技术人员才可执行维修

防止火灾或人身伤害

使用适当的电源线。只可使用本产品专用、并且符合本产品规格的电源线。

正确地连接和断开。当设备连线处联机状态时,请勿随意连接或断开测试导线。

产品接地。本产品除通过电源线接地导线接地外,产品外壳的接地柱必须接地。为了防止电击,接地导体必须与地面相连。在与本产品做联机试验前,应确保本产品已正确接地。

注意所有终端的额定值。为了防止火灾或电击危险,请注意本产品的所有额定值和标记。在对本产品进行连接之前,请阅读本产品使用说明书,以便进一步了解有关额定值的信息。

请勿在无产品盖板时操作。如盖板或面板已卸下,请勿操作本产品。

使用适当的保险丝。只可使用符合本产品规定类型和额定值的保险丝。

避免接触裸露电路和带电金属。产品有电时,请勿触摸裸露的接点和部位。

在有可疑的故障时,请勿操作。如怀疑本产品有损坏,请本公司维修人员进行检查,切勿继续操作。

请勿在潮湿环境下操作。

请勿在易爆环境中操作。

保持产品表面清洁和干燥。



安全术语

警告:警告字句指出可能造成人身伤亡的状况或做法。

一、概述
二、技术参数
三、整体图
四、外部联机示意图
五、操作说明
六、使用条件
七、简要的故障排除
八、注意事项
九、保养、维修
十、运输、贮存
十一、开箱及检查
十二、其它
十三、装箱清单

整体图

四外部联机示意图

01    接线方法(注:请可靠接地)

1,交流220V电源    2.试变智能电源(01.显示屏  02.USB  03.接地柱  04.打印机  05.急停  06.电源开关  07.-08.连接插座  H.高压电流穿变压器的H高压尾后接地一般不常用)      3.试验变压器(08.-07连接插座  09.加油孔  H.高压尾接地)   4.屏蔽网   5.6.水电阻  7.分压器   8.球隙保护器   9.被试品。

1、概述

1.1 用途

电源控制(简称测试仪),抗干扰能力强,和上一代操作箱相比,具有体积小,重量轻,外型美观等特点。其输出电压幅度0~250V连续可调,用于校准,检测和试验设备的调压控制。该操作箱操作简单、结构紧凑、坚固、工作可靠、维护方便,是户外做高压试验的理想控制设备,可广泛用于电力、水利、化工、铁道等行业及实验室。

1.2 性能特点

1)读数直观:本仪器采用指针式表头显示高压电压、低压电流,便于读取试验数据。

2)保护功能:仪器设有零位启动、过流保护等功能。

3)计时功能:采用JS48SS系列时间继电器,记录试验耐压时间。

4)携带方便:体积小、重量轻,体积只有同类产品的30%~70%,携带十分方便。

2、特别提示

2.1 电源输入

1)本仪器使用交流220V电源。

2.2 安全注意事项

1)为了操作人员及仪器的安全,确保仪器接地良好。

2)试验准备时最先接好地线,工作完毕时,最后拆除接地线。

3)接入仪器的电源要求能承受30A电流冲击。

4)电源接入仪器面板的“电源输入”端子,切勿接入其他接线端子,以免损坏设备。

5)仪器与变压器连接时,注意各个接线柱与试验变压器的一一准确连接,切勿将控制箱的输出端接到试验变压器的仪表端子,以免损坏设备。

6)本设备的最大承受电流为25A,所以设定过流保护的电流值最大应不超过25A。

7)在通电情况下,不得插拔任何接线。

8)当在室外时,请勿将仪器长时间置于太阳下暴晒。

2.3 测试准确度方面

       设备应缓慢升压,保证设备显示电压及电流的准确性。

2.4 操作方面

1)接线完毕后,应检查一遍,看看是否有接线错误,接插件是否接触良好。

2)测试过程中,如有打火,以及开机时无任何显示等异常现象,应立即关闭电源并重新检查接线。

3、技术特征

3.1 名称和分类

1)名称:3KVA电源控制

2)环境组别:属GB6587.1-86《电子测量仪器环境试验总纲》中的Ⅲ组仪器(即可在室外环境使用)。

3.2 主机结构型式与尺寸

1)型式:一体化便携式

2)外形尺寸:400mm×300mm×200mm

3)重量:14Kg(不含附件)

3.3 使用电源

1)电压:AC220V±10%

2)频率:50Hz±1Hz

3.4 使用环境要求

1)环境温度:-10℃~40℃

2)相对湿度:≤80%

3.5 安全性能

1)绝缘电阻:>2MΩ

2)泄漏电流:<3.5mA

3)介电强度:电源连线对机壳能承受1500V(50Hz有效值)1分钟耐压。

3.6 测量精度

本仪器电流测量精度等级为±5%

本仪器电压测量精度等级为±5%

3.7 测试项目

1)输出电压:AC0~250V

2)输出电流:AC0~15A

测试

4.1 接线准备

1)将接地线一端夹在地网上,一端接于本仪器的接地端子上。

注意:地网的接地点应具有良好的导电性,否则会影响测量的正确性,甚至危及人身安全。

2)将试验变压器的输入端(即低压侧)用专用连接线与仪器的“A”端子及“X”端子连接。

3)将试验变压器的仪表端子用专用测试线与仪器的“仪表”端子连接。

4)将市电AC220V电源用专用电源线连接到仪器的“电源输入”端子。

4.2 测试步骤

1)合上电源开关,仪器显示开机状态,分闸指示等亮。

2)若调压器在零位零位指示灯亮。

3)试验过程中观察仪器电流表及电压表的变化值,达到设定的试验电压后,按下计时按钮,开始计时,计时结束后将调压器调回零位,并从市电上取下专用电源线。

4.3 试验结束后现场清理

1)关闭电源开关,拔下电源线。

2)将专用测试电缆线拆除并收好,方便下次使用。

3)拆除接地线,并整理好。

5、运输与保养

5.1 运输

    本产品运输时必须进行包装,包装箱应用木箱,包装箱内应垫有泡沫等防震层。包装好的产品,应能经公路、铁路、航空运输。运输过程中不得置于露天车箱,仓库应注意防雨、防尘、防机械损伤。

5.2 储存

    仪器应储存在环境温度-20℃~60℃,相对湿度不超过85%,通风,无腐蚀性气体的室内。放置时不应紧靠地面和墙壁。

5.3 防潮

    在气候潮湿的地区或潮湿的季节,本仪器如长期不用,要求每月开机通电一次(约二小时),以使潮气散发,保护电子元器件。

5.4 防暴晒

    仪器在室外使用时,尽可能避免或减少阳光对液晶显示屏的直接暴晒。



六、使用条件

1、境温度:0~40℃

2、海拔高度:<1000M

3、相对湿度:<85%

4、使用场地内应无严重影响绝缘的气体、蒸气、化学性尘埃及其它爆炸性和腐蚀性介质。

七、简要的故障排除

故障现象

原因分析

排除方法

备注

开机无任何显示

1)电源未接通

接通电源

更换保险管应更换同型号保险管不能用其它型号代替

2)仪器保险管未安装好或开路

重新安装保险管或更换保险管

输出电压达不到额定值

1)输入电压不相符

按名牌上的电压



2)显示上有无电流指示

显示值大于整定值

无电流电压指示

1)设备内部插件松动

检查设备

排除故障



2)试验回路有开路故障

检查试验回路排除开路故障



八、注意事项

为了您和设备的安全,请操作人员仔细阅读以下内容:

1、试验时机壳必须可靠接地。

2、试验时不允许不相干的物品堆放在设备面板上和周围。

3、使用前请检查电源电压。

4、更换保险管和配件时,请使用与本仪器相同型号。

5、本仪器注意防潮、防油污。

6、试验时请确认被测设备已断电,并与其它带电设备断开。

九、保养、维修

1、验证设备的可用性

仪器在使用前首先观察仪器外观是否有破损。通电后检查仪器液晶显示屏是否有显示,显示是否完整,对长期没有使用的仪器还应检查其输出部分接线柱是否锈蚀、老化现象,否则应及时清理完好再使用。使用时请参照“使用操作”方法。

2、设备的保养

每次完成试验后,清整仪器接线柱上的连线,关闭电源,断开电源插头,放置在干燥无尘、通风无腐蚀性气体的室内。

十、运输、贮存

1、运输

设备需要运输时,建议使用本公司仪器包装木箱和减震物品,以免在运输途中造成不必要的损坏,给您造成不必要的损失。

设备在运输途中不使用木箱时,不允许堆码排放。使用本公司仪器包装箱时允许最高堆码层数为二层。

运输设备途中,面板应朝上。

2、贮存

设备应放置在干燥无尘、通风无腐蚀性气体的室内。在没有木箱包装的情况下,不允许堆码排放。

设备贮存时,面板应朝上。并在设备的底部垫防潮物品,防止设备受潮。

十一、开箱及检查

1、开箱注意事项

开箱前请确定设备外包装上的箭头标志应朝上。开箱时请注意不要用力敲打,以免损坏设备。开箱取出设备,并保留设备外包装和减震物品,既方便了您今后在运输和贮存时使用,又起到了环保节能的作用。

2、检查内容

开箱后取出设备,依照装箱单清点设备和配件。如发现短少,请立即与本公司联系,我公司将及时为您提供服务。

十二、其它

本产品整机保修一年,实行“三包 ” ,终身维修,在保修期内凡属本公司设备质量问题,提供免费维修。由于用户操作不当或不慎造成损坏,提供优惠服务。

我们将期待您对本公司产品提出宝贵意见,请收到设备后,认真填写“用户反馈卡”及时寄回本公司。公司将对您所购买的设备建立用户档案,以便给您的设备提供更快更优质的服务。

如您公司地址和联系方式变更请及时通知,以便我们及时地给您提供跟踪服务。

十三、装箱清单

1.使用说明书                               1份

2.产品合格证                               1份

3.电源线                                   1

4.产品试验报告                             1份

5.保险丝                                   5个
