一 、产品名称、规格型号及图片：
产品名称：微机继电保护测试仪
规格型号：GCGB一6Q

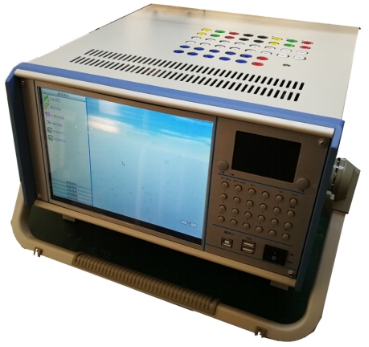

产品参考图片：
二、产品制造所遵循的相关标准：
l DL/T624-1997 继电保护微机型式试验装置技术条件
l GB2423.1-89 GB2423.2-89电子电工产品基本环境试验规程
l GB6162-85 静态继电器及继电保护装置的电器干扰试验
l GB6592-86 电子测量仪器误差的一般规定
l GB7261-87继电器及继电保护装置基本试验方法
l GB/T14598.3-93 电器继电器 第5部份
l GB/T14598.3-93 电器继电器 第22部份第3篇
l DL478-92 静态继电保护及安全自动装置通用技术条件
l DL/T553-95 220~500KV电力系统故障动态记录技术准则
三、主要技术特点：
n 标准12相电压电流输出灵活组合 6相电压，6相电流输出，可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型，以及12相输出模式，既可兼容传统的各种试验方式，也可方便地进行三相差动试验和厂用电快切和备自投试验。
n 单机操作方便 内置高性能工控机，10.4寸大屏幕LVDS液晶显示，装置面板设有触摸板鼠标、优化操作键盘，内置基于WINDOWS平台全中文操作软件。开机即可使用，操作方便快捷。
n 双操作方式 除了单机操作外，装置还可以外接台式机或笔记本电脑进行操作，两种方式功能完全一致，真正完整的双操作模式。
n 新型高保真线性功放 输出端采用高保真、高可靠性模块式线性功放，而非开关型功放，性能卓越。不会对试验现场产生中高频干扰，而且保证了从大电流到微小电流全程都波形平滑、精度优良。
n 高性能主机 核心部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小线性好。
n 功能强大 可完整测试差动、备自投、快切、同期、谐波、故障回放、系统振荡等功能。可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。6相电流可方便进行三相差动保护测试，12相输出可用于备自投测试。
n 备自投测试及快切功能 10路开入8对开出，可测试各种备自投和快切装置。测试界面设计美观，可直接显示各种系统主接线图、各开关接点状态、电流电压幅值非常直观方便地测试、记录和显示整个备自投装置的动作过程。
n 接点丰富 10路接点输入和8对空接点输出。输入接点为空接点和0~250V电位接点兼容，可智能自动识别。输入输出接点可根据用户需要扩展。
n 独立直流电源 设有一路大功率110V 及 220V专用直流电源输出。
n 接口丰富 装置面板上有自带键盘和鼠标，单机能进行完整操作。另外还带有一个USB从端口和两个USB主端口，可与计算机通信进行操作，可接打印机、键盘、鼠标等外设，也可用U盘读取数据。
n 完善的自我保护功能 散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。
n 轻质集成结构，高性价比 属于跨专业联合设计产品，综合各专业的先进科技成果。体积小，重量轻，性能价格比高。
四、功能与用途
除可对各种继电器（如电流、电压、反时限、功率方向、阻抗、差动、低周、同期、频率、直流、中间、时间等）及微机保护进行检定外，并可模拟单相至三相的瞬时性、永久性、转换性故障进行整组试验。还可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。６相电流可方便进行三相差动保护测试，１２相输出可用于备自投测试。
五、主要技术参数
█ 主机：
功耗：<2000VA ；
交流供电：220V±20% （47～63Hz）
█ 电压源：
六相交流电压: 6×（0～150）V；直流电压：3×（0～160）V；1×（-320～+320）V；
精度:0~2V，绝对误差小于4mV,2V至300V，相对误差小于0.2%；
功率:单相>60VA/相（额定电压）；直流>100W （满足所有继电保护二次PT负载）
█ 交流输出精度： ＜0.05%（主量程范围内）
█ 电流源：
六相交流电流:6×（0～30）A；
直流电流: 3×（-20～+20）A；
精度:0~0.2A，绝对误差小于0.4mA,0.2~35A，相对误差小于0.2%；
功率: 0.5A:最大负载大于18.0Ω；30A:最大负载大于0.3Ω（满足所有继电保护二次CT负载）
█ 输出频率：
范围： 0~1000Hz
误差：10Hz<f≤65Hz，不超过±0.001Hz
65Hz<f≤450Hz，不超过±0.01Hz
450Hz<f≤1000Hz，不超过±0.01Hz
分辨率：0.001HZ
开 入 量： 10路（可扩展）
开 出 量： 8对（可扩展）
█ 相位：
范围: ±360º ；误差: <0.1º ；分辨率: 0.1º
█ 辅助直流：
110/220VDC可切换,功率>200W
█ 开关量：
十路开入量：可接空节点及带电位节点（0～250V）
8对通用开出量，4对快速开出量(响应时间＜100μs)
█ 重量及尺寸： 410×360×200mm3 23kg |
