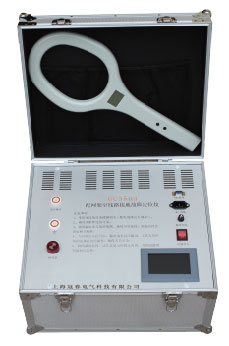

GC3503配网架空线路接地故障定位仪性能优越，能够快速、准确的定位接地故障点。既能够在接地故障发生时用于定位接地故障点，也能够在线路检修完成后，利用几分钟的时间，使用本设备对线路是否会发生接地故障进行予诊断。
功能与特点
※ 适用范围为35kV及以下配电网架空线路；
※ 能够区分阻性电流与容性电流，长线路、高阻接地时仍可准确定位；
※ 主机输出高压信号，能够有效击穿故障点，使故障重现；
※ 一次挂线，将主机的高压输出挂接在故障相线路任意一点即可；（整个查找过程中，只有此时可能需要攀爬电杆）；
※ 使用方便，只需按探测器提示的故障方向就可以确定故障点的方向与位置；
※ 探测器提示方式为中文与蜂鸣音；
※ 主机为全自动工作方式，不需要人工参与调节；
※ 主机具备自检与保护功能，异常情况自动关闭输出，以保护人员及设备安全；
※ 具备防雷功能（确保设备接地良好）；
技术参数
主机
※ 额定输入电压：AC180－260V（50或60Hz）
※ 最大输出电压：3500V
※ 最大输出功率：1500W
※ 保护措施：避雷器、保险丝、软件开关
※ 启动时间：<3分钟
※ 人机界面：中文显示
※ 工作方式：全自动
※ 挂线次数：1
探测器
※ 供电方式：9V电池
※ 适用导线载面：不限
※ 允许故障线路长度：非金属接地－80km ，金属接地－不限
※ 允许最大过渡电阻：30kΩ(20km); 20kΩ(50km);10kΩ(80km)
※ 最大定位误差：<30m
※ 适用线路类型：架空线路高度<20米均可
※ 人机界面：中文显示
※ 提示方式：声光
环境条件
※ 环境温度：-20℃~60℃ ※ 相对湿度：≤90%（无凝露） |
