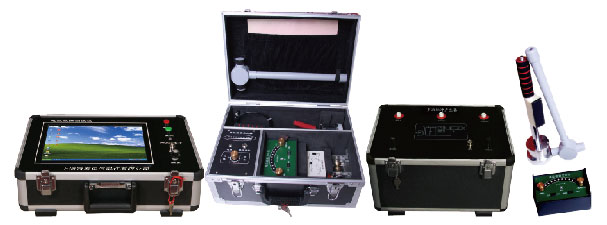

本系统集嵌入式计算机技术、网络化服务技术、USB通信技术，数字信号处理技术于一身，极大提高了仪器的利用价值及使用的便捷性。该测试系统由测试主机、脉冲产生器、路径信号发生器、路径/故障定位仪及其它附件构成。
功能特点
※ 内置工业计算机，锂电池供电。
※ 12.1英寸工业级液晶触摸屏，WINDOWS XP系统平台。
※ 软件操作简单，实现自动采样，自动计算电缆全长及故障长度。
※ 故障预定位测试方法：低压脉冲法；高压冲闪取样法；多次脉冲法。
※ 5种测试量程，兼顾长短电缆测试需求。脉冲宽度与量程自动匹配。
※ 可测试最长电缆：100km。
※ 可测试最短电缆：4 ~ 5m。
※ 测试误差：相对误差1%。
脉冲产生器
※ 最高冲击电压40kV。
※ 内置冲闪测试法。无需额外取样器。
路径信号发生器
※ 信号频率：12kHz正弦信号。
※ 最大发射功率：Pmax=20W。
※ 发射效率：η=98%。
※ LED实时输出功率监测,有利于判断接线是否良好，确保路径信号成功发射！
※ 发射机保护：过压保护及短路保护，允许发射线长时间短路。
路径/故障定位仪（路径接收部分）
※ 接收路径信号：12kHz正弦信号。
※ 接收灵敏度：-90dBmW。
※ 路径寻侧方法：峰值法、谷值法（面板上一键切换）。
※ 测深方法：45度角法。
※ 路径信号指示：十级LED强度指示及蜂鸣提示音。
路径/故障定位仪（故障定位部分）
※ 磁信号接收精准，充分利用沿线磁信号做故障点导向信号，放电实时显示，明显提高故障定点效率。
※ 高灵敏度、低噪声，声场灵敏度-97dBmW；磁场灵敏度-80dBmW。
※ 极低功耗，单节9V碱性干电池可用4-5小时。 ※ 高压放电同时可以粗测电缆路径，明显提高故障定点效率。 |
